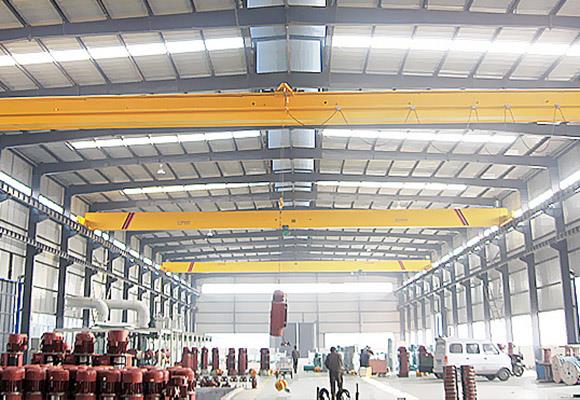

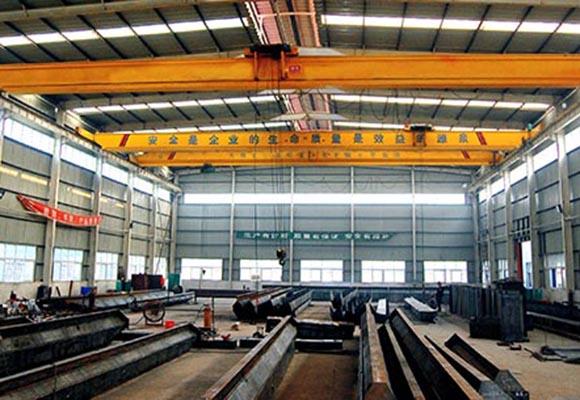

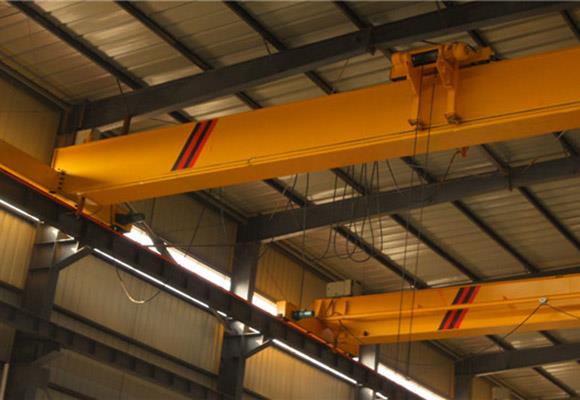

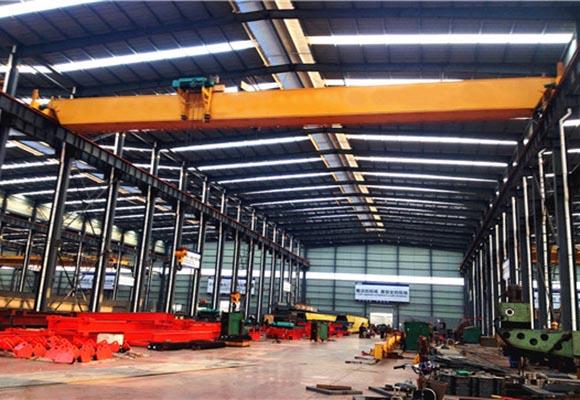

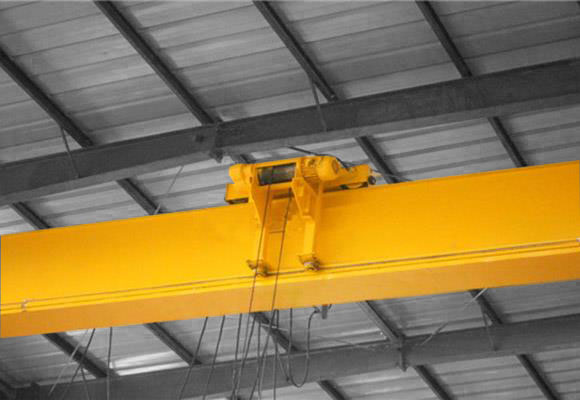

Crane de aterizare cu un singur șanț de înălțime mică
Descriere
Crane cu șanțuri cu un singur șanț de înălțime redus este alcătuită din placă de oțel cu placă de oțel și oțel I, grinzi de capăt, dispozitiv de ridicare electrică și mecanism de deplasare. Elevul electric se execută de-a lungul flanșei inferioare a oțelului I al grinzii pentru a realiza ridicarea articolului. Are o structură ușoară și o instalare și o întreținere ușoară și este utilizat pe scară largă în diferite locuri pentru ridicare, cum ar fi fabrici, depozite și șantiere de material. Este interzisă folosirea în mediu cu medii inflamabile, explozive și corozive.
Crane cu șină mică pentru înălțime înălțată cu un singur șanț este proiectat pentru un atelier cu un nivel scăzut al spațiului de lucru. Diferența dintre ele este modul de funcționare a elevatoarelor electrice. Înălțimea electrică a macaralei de joasă înălțime cu un singur șanț se execută la placa de flanșă inferioară a grinzii, iar electrica a macaralei monoblocice care rulează pe o parte a grinzii, care sporește spațiul de lucru al cârligului și reduce înălțimea atelierului și cost.
Dacă atelierul dvs. este îngust sau nu suficient de mare, alegeți acest tip de macara!
Specificație
Capacitate | T | 3 | ||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Înălțimea de ridicare | m | 6, 9, 12, | ||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | ||||||
Viteza de deplasare ridicată | m / min | 20, 30 | ||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | |||||
Greutate totală | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Sarcină pe roți | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Feroviar recomandat | Model | 24 kg / m | ||||||
Puterea totală a motorului | kw | 4.9 | ||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Treapta superioară la nivelul macaralei | H | 1065 | 1130 | 1,180 | 1230 | 1300 | ||
Cale ferată până la centrul cârligului | H4 | -130 | -65 | -15 | 35 | 105 | ||
Distanța de bază a macaralei | W | 2500 | 3000 | 3500 | ||||
Lățimea macaralei | B | 3000 | 3500 | 4000 | ||||
Limita stânga a cârligului | S1 | 1413 | ||||||
Limitări în dreptul cârligului | S2 | 1496 | ||||||
Capacitate | T | 5 | ||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Înălțimea de ridicare | m | 6, 9, 12, | ||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | ||||||
Viteza de deplasare ridicată | m / min | 20, 30 | ||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | |||||
Greutate totală | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Sarcină pe roți | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Feroviar recomandat | Model | 24 kg / m | ||||||
Puterea totală a motorului | kw | 8.3 | ||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Treapta superioară la nivelul macaralei | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Cale ferată până la centrul cârligului | H4 | -175 | -90 | -65 | 15 | 65 | ||
Distanța de bază a macaralei | W | 2500 | 3000 | 3500 | ||||
Lățimea macaralei | B | 3000 | 3500 | 4000 | ||||
Limita stânga a cârligului | S1 | 1405 | ||||||
Limitări în dreptul cârligului | S2 | 1496 | ||||||
Capacitate | T | 10 | ||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Înălțimea de ridicare | m | 6, 9, 12, | ||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | ||||||
Viteza de deplasare ridicată | m / min | 20, 30 | ||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | |||||
Greutate totală | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Sarcină pe roți | KN | 49.78 | 57,88 | 62.64 | 66,83 | 68,83 | 73.2 | |
Feroviar recomandat | Model | 24 kg / m | ||||||
Puterea totală a motorului | kw | 13.8 | ||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Treapta superioară la nivelul macaralei | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Cale ferată până la centrul cârligului | H4 | -175 | -90 | -65 | 15 | 65 | ||
Distanța de bază a macaralei | W | 2500 | 3000 | 3500 | ||||
Lățimea macaralei | B | 3000 | 3500 | 4000 | ||||
Limita stânga a cârligului | S1 | 1840 | ||||||
Limitări în dreptul cârligului | S2 | 1840 | ||||||
