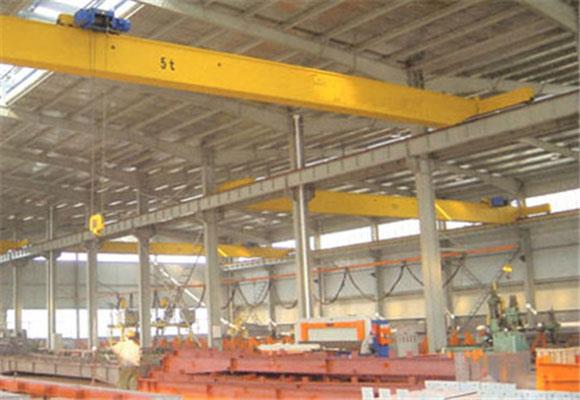

Crane de poduri cu un singur șanț de joasă înălțime
Descriere
Cârligul cu podea cu un singur șanț cu șanțuri joase este alcătuit din placă de oțel cu placă de oțel și oțel I, girder de capăt, dispozitiv de ridicare electrică și mecanism de deplasare. Elevul electric se execută de-a lungul flanșei inferioare a oțelului I al grinzii pentru a realiza ridicarea articolului. Are o structură ușoară și o instalare și o întreținere ușoară și este utilizat pe scară largă în diferite locuri pentru ridicare, cum ar fi fabrici, depozite și șantiere de material. Este interzisă folosirea în mediu cu medii inflamabile, explozive și corozive.
Cranele cu podea cu un singur șanț de înălțime inferioară sunt proiectate pentru un atelier cu un nivel scăzut de înălțime. Diferența dintre ele este modul de funcționare a elevatoarelor electrice. Electrostivuitorul cu macarale cu un singur grinzitor de joasă înălțime se execută la placa de flanșă inferioară a grinzii, iar electricul macaralei cu un singur șanț se execută pe o parte a grinzii, ceea ce sporește spațiul de lucru al cârligului și reduce înălțimea atelierului și cost.
Dacă atelierul dvs. este îngust sau nu suficient de mare, alegeți acest tip de macara!
Specificație
Capacitate | T | 3 | ||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Înălțimea de ridicare | m | 6, 9, 12, | ||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | ||||||
Viteza de deplasare ridicată | m / min | 20, 30 | ||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | |||||
Greutate totală | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Sarcină pe roți | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Feroviar recomandat | Model | 24 kg / m | ||||||
Puterea totală a motorului | kw | 4.9 | ||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Treapta superioară la nivelul macaralei | H | 1065 | 1130 | 1,180 | 1230 | 1300 | ||
Cale ferată până la centrul cârligului | H4 | -130 | -65 | -15 | 35 | 105 | ||
Distanța de bază a macaralei | W | 2500 | 3000 | 3500 | ||||
Lățimea macaralei | B | 3000 | 3500 | 4000 | ||||
Limita stânga a cârligului | S1 | 1413 | ||||||
Limitări în dreptul cârligului | S2 | 1496 | ||||||
Capacitate | T | 5 | ||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Înălțimea de ridicare | m | 6, 9, 12, | ||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | ||||||
Viteza de deplasare ridicată | m / min | 20, 30 | ||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | |||||
Greutate totală | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Sarcină pe roți | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Feroviar recomandat | Model | 24 kg / m | ||||||
Puterea totală a motorului | kw | 8.3 | ||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Treapta superioară la nivelul macaralei | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Cale ferată până la centrul cârligului | H4 | -175 | -90 | -65 | 15 | 65 | ||
Distanța de bază a macaralei | W | 2500 | 3000 | 3500 | ||||
Lățimea macaralei | B | 3000 | 3500 | 4000 | ||||
Limita stânga a cârligului | S1 | 1405 | ||||||
Limitări în dreptul cârligului | S2 | 1496 | ||||||
Capacitate | T | 10 | ||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Înălțimea de ridicare | m | 6, 9, 12, | ||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | ||||||
Viteza de deplasare ridicată | m / min | 20, 30 | ||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | |||||
Greutate totală | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Sarcină pe roți | KN | 49.78 | 57,88 | 62.64 | 66,83 | 68,83 | 73.2 | |
Feroviar recomandat | Model | 24 kg / m | ||||||
Puterea totală a motorului | kw | 13.8 | ||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Treapta superioară la nivelul macaralei | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Cale ferată până la centrul cârligului | H4 | -175 | -90 | -65 | 15 | 65 | ||
Distanța de bază a macaralei | W | 2500 | 3000 | 3500 | ||||
Lățimea macaralei | B | 3000 | 3500 | 4000 | ||||
Limita stânga a cârligului | S1 | 1840 | ||||||
Limitări în dreptul cârligului | S2 | 1840 | ||||||
