Informatii de baza
Forma principală a grinzilor: dublu grinz

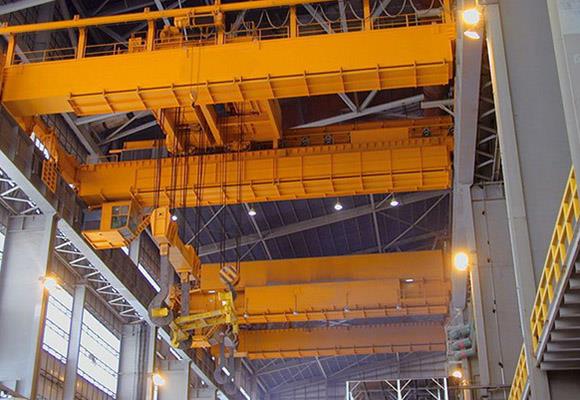

Denumire: Macara de turnare cu dublă girdă cu eficiență ridicată
Max. Capacitate: 75 T
Max. Înălțime de ridicare: 16,5 M
Taxă de lucru: M6
Mod de control: cabinet / pendent / telecomandă
Dispozitiv de protecție: limitator de suprasarcină, întrerupător principal de izolare
Piese Electriacl Brand: Simens, Schneider, Chnt
Mediu de lucru: -20 ~ 45 de grade
Culoare: ca cerință
Garanție: 2 ani
Pachet de transport: Case din lemn, film plastic
Specificații: CE, CCC
Origine: Xinxiang, Henan
descrierea produsului
1. INTRODUCERE ÎN PRODUS
Această macara portantă este o macara specială care este dezvoltată în baza macaralei generale de ridicare, în conformitate cu cerințele de funcționare și condițiile de lucru ale construcției subterane.
Macara este compusă din crab, portbagaj, cărucior, mecanism de deplasare, mecanism de rulare hidraulică, cabină și echipament electric. Pe crab este prevăzut un mecanism de mișcare hidraulică, care este compus dintr-o stație de lucru hidraulică și un cârlig de întoarcere a zgurii. La mijlocul grinzii transportoare este un cârlig, care este folosit pentru ridicarea obiectelor comune. Mecanismul de deplasare a căruciorului este cu 4 roți în 8 roți. Motorul fixat pe cărucior acționează roțile cu reductor vertical de viteză. O clemă pentru șină elastică este echipată. Acesta este detașat de șină atunci când macaraua este în stare normală de funcționare și atunci când macara nu mai funcționează, operatorul va pune jos clema pentru a prinde șina, pentru a evita alunecarea macaralei. Direcția de descărcare a pământului depinde de locul de construcție.
2. MEDIUL:
- Puterea macaralei este AC cu trei faze; frecvența nominală este de 50 Hz; tensiunea nominală este 380V;
- Temperatura mediului de lucru este de -20- + 45oC; umiditatea maximă relativă nu este mai mică de 85%;
- Clasa de lucru a macaralei este A3-A5;
- mediul de lucru al macaralei este în interior;
- Macaraua care are cerințe speciale pentru condițiile de mediu trebuie să execute articolele contractuale.
3.ORGOREREA TREBUIE SĂ ȘTI:
Parametrii de bază (greutatea nominală de ridicare, înălțimea și lungimea de ridicare etc.) a macaralei trebuie să fie descriși în mod clar atunci când utilizatorul comandă bunuri sau semnează un contract astfel încât să poată fi livrat produsul care ar putea satisface starea de lucru.
4.FUNCȚIA DE SIGURANȚĂ:
- dispozitiv de protecție la suprasarcină,
- Timp de calitate îndelungată cu tampon de materiale poliuretanice,
- întrerupător limitator de deplasare macara,
- funcția de protecție a tensiunii inferioare,
- Sistem de oprire de urgență,
- Sistemul de protecție împotriva supraîncărcării curente și așa mai departe.
5.PAINTING:
- Primer și vopsea de finisare
- Culoare: în funcție de cererea dumneavoastră.
- Grosime medie: aproximativ 100 microni
- Sau conform cerințelor clienților
SPECIFICAȚIE TEHNICĂ
| Proiect | Ridicarea principală | Proiect | Călătorie cu mână | Călătoria cu căruțele | ||||
| Greutate de ridicare | T | 75 | Ecartament | mm | 9000 | 30000 | ||
| Viteza de ridicare | m / min | 1/10 | Viteza de alergare | m / min | 2/20 | 3/30 | ||
| De lucru la nivel de | M6 | De lucru la nivel de | M6 | M6 | ||||
| Înălțime maximă de ridicare | m | up10 down16.5 | Distanța pe distanță | mm | 3560 | 11740 | ||
| Alimentare electrică | Trei frazări AC 50 Hz 380V | |||||||
| Frânghie de sârmă | Structura | 6W (19) -30-1701 | Tampon de tampon | mm | 100 | 140 | ||
| Numara | 2x6 | Modelul feroviar | 43 kg / m | 53 kg / m | ||||
| Raliul de lucru | KN | 72.5 | Diametrul roților | mm | 600 | 600x16 | ||
| Diametrul bobinei | mm | 800 | Presiunea maximă a roții | KN | 285 | 248 | ||
| Motor electric | Model | YZP400L1-10 | Motor electric | Model | YZP160M1-6 | YZP160L-6 | ||
| Putere | KW | 160 | Putere | KW | 2x5.5 | 4x11 | ||
| Viteză | r / min | 585 | Viteză | r / min | 970 | 945 | ||
| Reducer | Model | ZQA1000-I-3C | Reducer | Model | ZSCA600-I-5/6 | ZSC (A) 600-I-1/2 | ||
| Raportul de viteză | eu | 25 | Raportul de viteză | eu | 77,5 | 59 | ||
| Frână | Model | YWZ4-500 / E201 | Frână | Model | YWZ-200/25 | YWZ4-200 / T40 | ||
| Cuplul de frânare | nm | 2x3600 | Cuplul de frânare | nm | 2x200 | 4x270 | ||
| Comutator de limitare | DXZ | Comutator de limitare | LX10-11 | |||||
FAQ
Vă mulțumesc pentru citirea pacientului. Dacă aveți în continuare câteva întrebări despre produsele noastre, compania noastră sau alte persoane, vă pot ajuta următoarele.
1) Care sunt informațiile pe care ar trebui să le furnizez la anchetă?
R: Capacitatea de ridicare
B: Span
C: înălțimea de ridicare
D: sursa de alimentare
Mai multe informații pe care le furnizați, soluția exactă pe care vă putem pregăti! Informațiile cum ar fi capacitatea de ridicare, intervalul, înălțimea de ridicare, sursa de alimentare sau alte specialități pe care ni le oferiți vor fi mai apreciate.
2) Câte metode de operare pentru selecția mea?
Metode standard de operare:
A: controler pendent cu butoane.
B: telecomandă cu butoane
C: cabină (scaun cu capsul spațial) cu joystick.
Alegeți orice tip, după cum doriți.
3) Poate funcționa acest tip în mediu periculos?
Sigur! Acest tip de produs este doar pentru utilizare în atelierul de producție generală.Pentru mediu periculos, vă rugăm să consultați managerul nostru de vânzări profesionale.
Putem personaliza pentru dvs., dovada acidă sau explozie, fără nici o problemă.
4) Puteți furniza unelte de ridicare grave?
Sigur! putem furniza orice unelte de ridicare, cum ar fi centura de ridicare a curelei, curea de ridicare, apuca, magnet sau alte specialitati ca cerinta dumneavoastra!
5) Cum putem instala macara?
Inginerul nostru senior vă poate fi partea dvs. pentru a face serviciul de instalare și instruire. În plus, cele mai bune vânzări pot vizita țara dvs.
