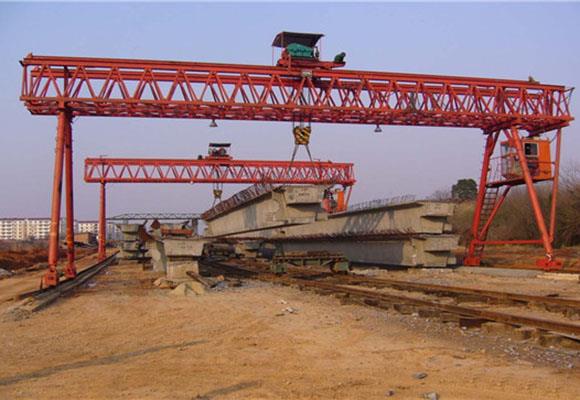

Crane de macara pentru constructii
Descriere
Inginerie Macara Macara este o macara speciala care este dezvoltata pe baza macaralei generale, in functie de cerintele de functionare si de conditiile de lucru ale constructiilor subterane.
Macara macaralelor de inginerie constă din crab, portar, cărucior, mecanism de deplasare, mecanism de rulare hidraulică, cabină și echipament electric.
Pe crab este prevăzut un mecanism de mișcare hidraulică, care este compus dintr-o stație de lucru hidraulică și un cârlig de întoarcere a zgurii.
La mijlocul grinzii transportoare este un cârlig, care este folosit pentru ridicarea obiectelor comune.
Mecanismul căruciorului este unitatea cu 4 roți în 8 roți. Motorul fixat pe cărucior acționează roțile cu reductor vertical de viteză. O clemă pentru șină elastică este echipată. Acesta este detașat de șină atunci când macaraua este în stare normală de funcționare și atunci când macara nu mai funcționează, operatorul va pune jos clema pentru a prinde șina, pentru a evita alunecarea macaralei.
Direcția de descărcare a pământului depinde de locul de construcție.
Caracteristici
1. Structura rezonabilă și performanța favorabilă.
2. Începerea și oprirea netedă.
3. Călătorie sigură și sigură, durată lungă de viață.
4. Cabină cu zgomot redus, cu o priveliște bună.
5. Instalare ușoară și întreținere convenabilă.
6. Schimbare excelentă pentru componente și componente.
7. Transmisia macaralei: IP54 sau IP44, izolație de nivel F.
Specificație
Capacitate | T | 40 | ||
deschidere | m | 20 | 30 | 40 |
Înălțimea de ridicare | m | 9 | ||
Viteza de ridicare | m / min | 1 | ||
Viteza de deplasare a căruciorului | m / min | 10 | ||
Viteza de deplasare a cranei | m / min | 14 | ||
Max. Sarcină pe roți | KN | 175 | 190 | 220 |
Feroviar recomandat | Model | 43 kg / m | ||
Puterea totală a motorului | kw | 22.8 | 26 | |
Dimensiunea principală (mm) | Span (m) | 20 | 30 | 40 |
Distanța de bază a macaralei | W | 6000 | ||
Lățimea macaralei | B | 8286 | ||
Limita stânga a cârligului | S1 | 1500 | ||
Limitări în dreptul cârligului | S2 | 1500/2000 | ||
| Capacitate | T | 60 | ||
deschidere | m | 20 | 30 | 40 |
Înălțimea de ridicare | m | 9 | ||
Viteza de ridicare | m / min | 0,95 | ||
Viteza de deplasare a căruciorului | m / min | 10 | ||
Viteza de deplasare a cranei | m / min | 15 | ||
Max. Sarcină pe roți | KN | 240 | 260 | 280 |
Feroviar recomandat | Model | 43 kg / m | ||
Puterea totală a motorului | kw | 30 | ||
Dimensiunea principală (mm) | Span (m) | 20 | 30 | 40 |
Distanța de bază a macaralei | W | 6000 | ||
Lățimea macaralei | B | 8286 | ||
Limita stânga a cârligului | S1 | 2000 | ||
Limitări în dreptul cârligului | S2 | 1500/2000 | ||
| Capacitate | T | 80 | |
deschidere | m | 20 | 30 |
Înălțimea de ridicare | m | 9 | |
Viteza de ridicare | m / min | 0,8 | |
Viteza de deplasare a căruciorului | m / min | 10 | |
Viteza de deplasare a cranei | m / min | 15 | |
Max. Sarcină pe roți | KN | 290 | 305 |
Feroviar recomandat | Model | 43 kg / m | |
Puterea totală a motorului | kw | 31.4 | |
Dimensiunea principală (mm) | Span (m) | 20 | 30 |
Distanța de bază a macaralei | W | 6000 | |
Lățimea macaralei | B | 8286 | |
Capacitate | T | 100 | |
deschidere | m | 20 | 30 |
Înălțimea de ridicare | m | 12 | |
Viteza de ridicare | m / min | 0,8 | |
Viteza de deplasare a căruciorului | m / min | 10.5 | |
Viteza de deplasare a cranei | m / min | 13 | |
Max. Sarcină pe roți | KN | 190 | 205 |
Feroviar recomandat | Model | 43 kg / m | |
Puterea totală a motorului | kw | 46,4 | |
Dimensiunea principală (mm) | Span (m) | 20 | 30 |
Distanța de bază a macaralei | W | 12876 | |
Lățimea macaralei | B | 7500 | |
Limita stânga a cârligului | S1 | 2000 | |
Limitări în dreptul cârligului | S2 | 2000 | |
