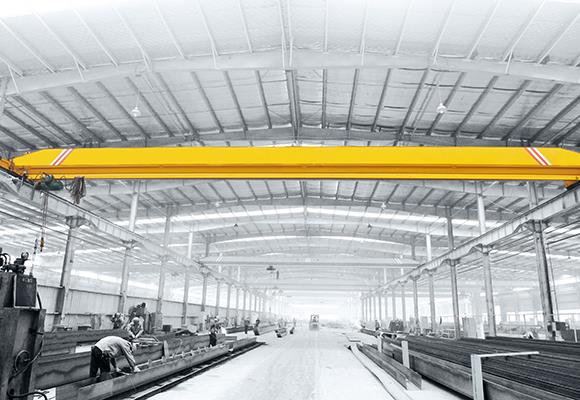

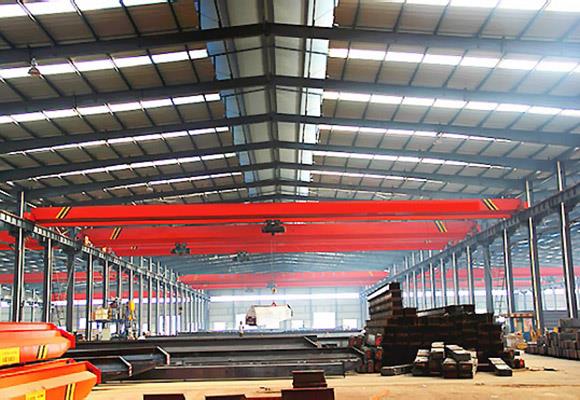

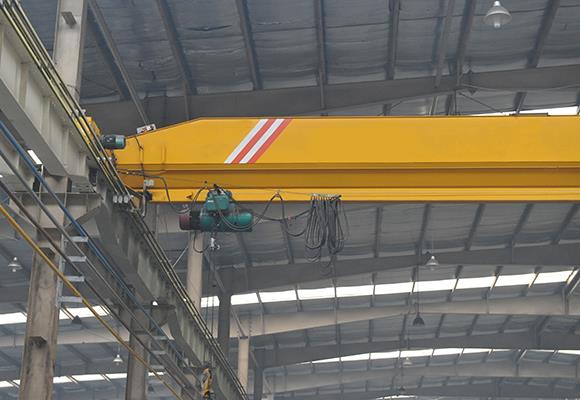

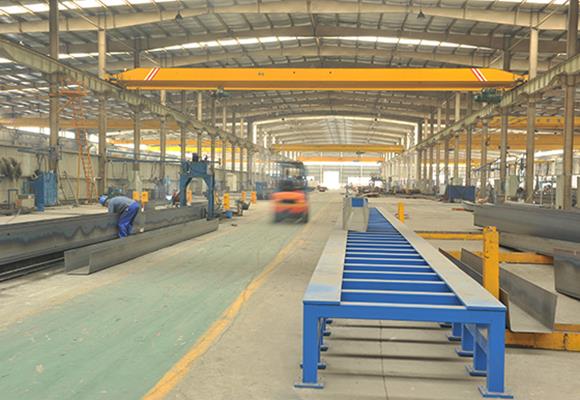

Crane cu un singur grinz EOT
Descriere
Am obținut expertiză în fabricarea și exportul unei game calitative garantate de macara EOT Crane Single Girder. Macaralele EOT oferite sunt proiectate folosind materiale de cea mai bună calitate și tehnologie sofisticată, în conformitate cu standardele industriale stabilite. Pentru a îndeplini nevoile diverse de diferite construcții, industria automobilelor și ingineriei, oferim aceste macarale în specificații și capacități variate. De asemenea, testăm această macara EOT cu un singur șanț, conform standardelor internaționale, pentru a asigura funcționarea mai bună și mai precisă.
Caracteristici
Greutate redusă
Sigur de utilizat
Performanță consistentă

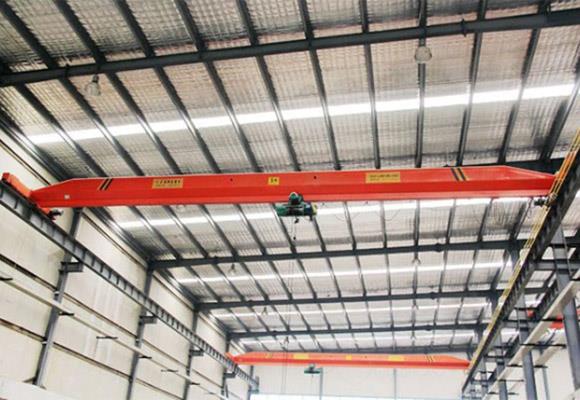

EOT Crane cu un singur grinz
Macarale tip HOT-EOT (tip cu o singură grilă / tip dublu):
Suntem producatori de macarale unice de macara HOT / EOT de pana la 20 MT Capacitate si dublu Girder HOT / EOT Macarale de pana la 60 de capacitate MT.
Echipamentele noastre sunt proiectate și fabricate în conformitate cu STD IS
Specificație
Capacitate | T | 1 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | |||||||
Viteza de deplasare ridicată | m / min | 20 | |||||||
Viteza de deplasare a cranei | m / min | 20 | |||||||
Greutate totală | kg | 1590 | 1960 | 2390 | 2850 | 3060 | 3550 | 4610 | 5660 |
Max. Sarcină pe roți | KN | 8.7 | 9.9 | 11 | 12.2 | 12.8 | 14 | 16.7 | 19.4 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 1.7 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 490 | 530 | 580 | 660 | 745 | |||
Cale ferată până la centrul cârligului | H4 | 910 | 955 | 970 | 990 | 1010 | |||
Distanța de bază a macaralei | W | 1500 | 2000 | 2000 | 2500 | 2500 | 3000 | 3500 | 4000 |
Lățimea macaralei | B | 2000 | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
Limita stânga a cârligului | S1 | 796 | |||||||
Limitări în dreptul cârligului | S2 | 1274 | |||||||
Capacitate | T | 2 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | |||||||
Viteza de deplasare ridicată | m / min | 20 | |||||||
Viteza de deplasare a cranei | m / min | 20 | |||||||
Greutate totală | kg | 1680 | 2140 | 2670 | 3480 | 3760 | 4400 | 5680 | 6850 |
Max. Sarcină pe roți | KN | 13.6 | 15.2 | 16.7 | 18.8 | 19.5 | 21.2 | 24.4 | 27,4 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 3.4 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 490 | 580 | 660 | 785 | 820 | 875 | ||
Cale ferată până la centrul cârligului | H4 | 1080 | 1125 | 1140 | 1,160 | 1135 | 1200 | 1250 | |
Distanța de bază a macaralei | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Lățimea macaralei | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Limita stânga a cârligului | S1 | 796 | |||||||
Limitări în dreptul cârligului | S2 | 1274 | |||||||
Capacitate | T | 3 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | |||||||
Viteza de deplasare ridicată | m / min | 20, 30 | |||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | ||||||
Greutate totală | kg | 1860 | 2350 | 3120 | 3680 | 3970 | 5170 | 59500 | 8100 |
Max. Sarcină pe roți | KN | 18.6 | 20.5 | 22,6 | 24.2 | 25 | 28.1 | 30.1 | 35,5 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 4.9 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 530 | 580 | 660 | 725 | 835 | 880 | 940 | |
Cale ferată până la centrul cârligului | H4 | 1270 | 1290 | 1305 | 1295 | 1330 | 1370 | ||
Distanța de bază a macaralei | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Lățimea macaralei | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Limita stânga a cârligului | S1 | 819 | |||||||
Limitări în dreptul cârligului | S2 | 1291 | |||||||
Capacitate | T | 5 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | |||||||
Viteza de deplasare ridicată | m / min | 20, 30 | |||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | ||||||
Greutate totală | kg | 2220 | 2860 | 3430 | 4440 | 4790 | 5550 | 68000 | 8990 |
Max. Sarcină pe roți | KN | 28.7 | 31.4 | 33.2 | 36 | 37 | 39.1 | 42,3 | 47,9 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 8.3 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 580 | 660 | 725 | 835 | 880 | 940 | 1020 | |
Cale ferată până la centrul cârligului | H4 | 1460 | 1460 | 1475 | 1465 | 1500 | 1540 | 1520 | |
Distanța de bază a macaralei | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Lățimea macaralei | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Limita stânga a cârligului | S1 | 842 | |||||||
Limitări în dreptul cârligului | S2 | 1310 | |||||||
Capacitate | T | 10 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 7 sau 7 / 0,7 | |||||||
Viteza de deplasare ridicată | m / min | 20, 30 | |||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | ||||||
Greutate totală | kg | 3060 | 3950 | 4640 | 5590 | 6010 | 7420 | 9220 | 14000 |
Max. Sarcină pe roți | KN | 50,8 | 56.4 | 59.4 | 62.5 | 64 | 68 | 74.1 | 85.1 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 13.8 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 735 | 835 | 890 | 880 | 920 | 1065 | 1,160 | |
Cale ferată până la centrul cârligului | H4 | 1815 | 1815 | 1840 | 1950 | 1970 | 1865 | 1890 | |
Distanța de bază a macaralei | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Lățimea macaralei | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4700 | ||
Limita stânga a cârligului | S1 | 1293 | |||||||
Limitări în dreptul cârligului | S2 | 1893 | |||||||
Capacitate | T | 16 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 3,5 sau 3,5 / 0,35 | |||||||
Viteza de deplasare ridicată | m / min | 20, 30 | |||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | ||||||
Greutate totală | kg | 3390 | 4420 | 5760 | 7350 | 7940 | 9210 | 13170 | 15300 |
Max. Sarcină pe roți | KN | 76,5 | 84.3 | 89.6 | 94.9 | 97 | 100,9 | 111.4 | 117.2 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 13.8 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 835 | 890 | 980 | 1065 | 1135 | 1200 | 1300 | |
Cale ferată până la centrul cârligului | H4 | 2445 | 2470 | 2520 | 2495 | 2545 | 2590 | 2600 | |
Distanța de bază a macaralei | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Lățimea macaralei | B | 2000 | 2500 | 3000 | 3500 | 4200 | 4700 | ||
Limita stânga a cârligului | S1 | 1293 | |||||||
Limitări în dreptul cârligului | S2 | 1893 | |||||||
Capacitate | T | 20 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 3,5 sau 3,5 / 0,35 | |||||||
Viteza de deplasare ridicată | m / min | 20, 30 | |||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | ||||||
Greutate totală | kg | 5270 | 6710 | 8550 | 10110 | 10850 | 12600 | 14280 | 14690 |
Max. Sarcină pe roți | KN | 99 | 109.1 | 116.3 | 121.8 | 124.5 | 129,9 | 134.5 | 135.8 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 19.3 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 900 | 970 | 1050 | 1130 | 1200 | 1300 | ||
Cale ferată până la centrul cârligului | H4 | 2400 | 2430 | 2490 | 2550 | 2590 | 2600 | ||
Distanța de bază a macaralei | W | 2000 | 2000 | 2500 | 3000 | 3500 | |||
Lățimea macaralei | B | 2700 | 3200 | 3700 | 4200 | ||||
Limita stânga a cârligului | S1 | 1394 | |||||||
Limitări în dreptul cârligului | S2 | 1933 | |||||||
