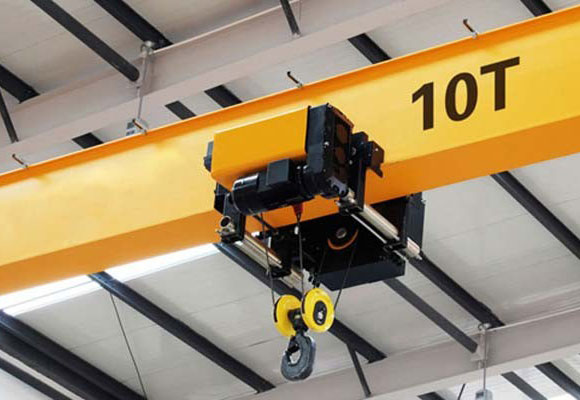

Crane de poduri cu un singur grinz
Descriere
Am obținut expertiză în fabricarea și exportul unei game calitative asigurată de macarale cu podea unică. Macaralele Bridge oferite sunt proiectate folosind materiale de cea mai bună calitate și tehnologie sofisticată, în conformitate cu standardele industriale stabilite. Pentru a îndeplini nevoile diverse de diferite construcții, industria automobilelor și ingineriei, oferim aceste macarale în specificații și capacități variate. De asemenea, testăm această Macara de poduri cu un singur șanț, conform standardelor internaționale, pentru a asigura funcționarea mai bună și mai precisă.
Caracteristici
Greutate redusă
Sigur de utilizat
Performanță consistentă
Macara de poduri cu un singur șanț
Macarale de tip HOT-Bridge (tip grinzi simple / tip dublu):
Suntem producatori de macarale cu grinzi simple / poduri de pana la 20 MT Capacitate si dublu Girder HOT / Bridge Macarale de pana la 60 de capacitate MT.
Echipamentele noastre sunt proiectate și fabricate în conformitate cu STD IS
Specificație
Capacitate | T | 1 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | |||||||
Viteza de deplasare ridicată | m / min | 20 | |||||||
Viteza de deplasare a cranei | m / min | 20 | |||||||
Greutate totală | kg | 1590 | 1960 | 2390 | 2850 | 3060 | 3550 | 4610 | 5660 |
Max. Sarcină pe roți | KN | 8.7 | 9.9 | 11 | 12.2 | 12.8 | 14 | 16.7 | 19.4 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 1.7 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 490 | 530 | 580 | 660 | 745 | |||
Cale ferată până la centrul cârligului | H4 | 910 | 955 | 970 | 990 | 1010 | |||
Distanța de bază a macaralei | W | 1500 | 2000 | 2000 | 2500 | 2500 | 3000 | 3500 | 4000 |
Lățimea macaralei | B | 2000 | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
Limita stânga a cârligului | S1 | 796 | |||||||
Limitări în dreptul cârligului | S2 | 1274 | |||||||
Capacitate | T | 2 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | |||||||
Viteza de deplasare ridicată | m / min | 20 | |||||||
Viteza de deplasare a cranei | m / min | 20 | |||||||
Greutate totală | kg | 1680 | 2140 | 2670 | 3480 | 3760 | 4400 | 5680 | 6850 |
Max. Sarcină pe roți | KN | 13.6 | 15.2 | 16.7 | 18.8 | 19.5 | 21.2 | 24.4 | 27,4 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 3.4 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 490 | 580 | 660 | 785 | 820 | 875 | ||
Cale ferată până la centrul cârligului | H4 | 1080 | 1125 | 1140 | 1,160 | 1135 | 1200 | 1250 | |
Distanța de bază a macaralei | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Lățimea macaralei | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Limita stânga a cârligului | S1 | 796 | |||||||
Limitări în dreptul cârligului | S2 | 1274 | |||||||
Capacitate | T | 3 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | |||||||
Viteza de deplasare ridicată | m / min | 20, 30 | |||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | ||||||
Greutate totală | kg | 1860 | 2350 | 3120 | 3680 | 3970 | 5170 | 59500 | 8100 |
Max. Sarcină pe roți | KN | 18.6 | 20.5 | 22,6 | 24.2 | 25 | 28.1 | 30.1 | 35,5 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 4.9 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 530 | 580 | 660 | 725 | 835 | 880 | 940 | |
Cale ferată până la centrul cârligului | H4 | 1270 | 1290 | 1305 | 1295 | 1330 | 1370 | ||
Distanța de bază a macaralei | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Lățimea macaralei | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Limita stânga a cârligului | S1 | 819 | |||||||
Limitări în dreptul cârligului | S2 | 1291 | |||||||
Capacitate | T | 5 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 8 sau 8 / 0,8 | |||||||
Viteza de deplasare ridicată | m / min | 20, 30 | |||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | ||||||
Greutate totală | kg | 2220 | 2860 | 3430 | 4440 | 4790 | 5550 | 68000 | 8990 |
Max. Sarcină pe roți | KN | 28.7 | 31.4 | 33.2 | 36 | 37 | 39.1 | 42,3 | 47,9 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 8.3 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 580 | 660 | 725 | 835 | 880 | 940 | 1020 | |
Cale ferată până la centrul cârligului | H4 | 1460 | 1460 | 1475 | 1465 | 1500 | 1540 | 1520 | |
Distanța de bază a macaralei | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Lățimea macaralei | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Limita stânga a cârligului | S1 | 842 | |||||||
Limitări în dreptul cârligului | S2 | 1310 | |||||||
Capacitate | T | 10 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 7 sau 7 / 0,7 | |||||||
Viteza de deplasare ridicată | m / min | 20, 30 | |||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | ||||||
Greutate totală | kg | 3060 | 3950 | 4640 | 5590 | 6010 | 7420 | 9220 | 14000 |
Max. Sarcină pe roți | KN | 50,8 | 56.4 | 59.4 | 62.5 | 64 | 68 | 74.1 | 85.1 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 13.8 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 735 | 835 | 890 | 880 | 920 | 1065 | 1,160 | |
Cale ferată până la centrul cârligului | H4 | 1815 | 1815 | 1840 | 1950 | 1970 | 1865 | 1890 | |
Distanța de bază a macaralei | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Lățimea macaralei | B | 2000 | 2500 | 3000 | 3500 | 4000 | 4700 | ||
Limita stânga a cârligului | S1 | 1293 | |||||||
Limitări în dreptul cârligului | S2 | 1893 | |||||||
Capacitate | T | 16 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 3,5 sau 3,5 / 0,35 | |||||||
Viteza de deplasare ridicată | m / min | 20, 30 | |||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | ||||||
Greutate totală | kg | 3390 | 4420 | 5760 | 7350 | 7940 | 9210 | 13170 | 15300 |
Max. Sarcină pe roți | KN | 76,5 | 84.3 | 89.6 | 94.9 | 97 | 100,9 | 111.4 | 117.2 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 13.8 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 835 | 890 | 980 | 1065 | 1135 | 1200 | 1300 | |
Cale ferată până la centrul cârligului | H4 | 2445 | 2470 | 2520 | 2495 | 2545 | 2590 | 2600 | |
Distanța de bază a macaralei | W | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | ||
Lățimea macaralei | B | 2000 | 2500 | 3000 | 3500 | 4200 | 4700 | ||
Limita stânga a cârligului | S1 | 1293 | |||||||
Limitări în dreptul cârligului | S2 | 1893 | |||||||
Capacitate | T | 20 | |||||||
deschidere | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Înălțimea de ridicare | m | 6, 9, 12, 18, 24, 30 | |||||||
Viteza de ridicare | m / min | 3,5 sau 3,5 / 0,35 | |||||||
Viteza de deplasare ridicată | m / min | 20, 30 | |||||||
Viteza de deplasare a cranei | m / min | 20 | 30 | ||||||
Greutate totală | kg | 5270 | 6710 | 8550 | 10110 | 10850 | 12600 | 14280 | 14690 |
Max. Sarcină pe roți | KN | 99 | 109.1 | 116.3 | 121.8 | 124.5 | 129,9 | 134.5 | 135.8 |
Feroviar recomandat | Model | 24 kg / m | |||||||
Puterea totală a motorului | kw | 19.3 | |||||||
Dimensiunea principală (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Treapta superioară la nivelul macaralei | H | 900 | 970 | 1050 | 1130 | 1200 | 1300 | ||
Cale ferată până la centrul cârligului | H4 | 2400 | 2430 | 2490 | 2550 | 2590 | 2600 | ||
Distanța de bază a macaralei | W | 2000 | 2000 | 2500 | 3000 | 3500 | |||
Lățimea macaralei | B | 2700 | 3200 | 3700 | 4200 | ||||
Limita stânga a cârligului | S1 | 1394 | |||||||
Limitări în dreptul cârligului | S2 | 1933 | |||||||
