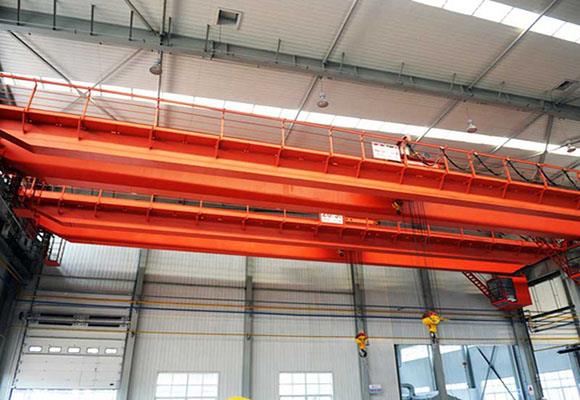

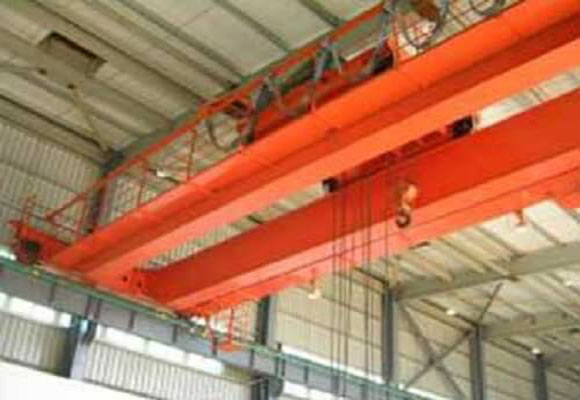

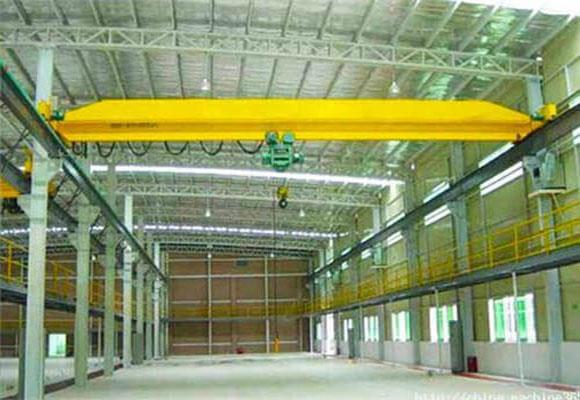

Explozie de probă Bridge Crane
Descriere
Frânele de troliu cu rezistență la exploziv dublu îndeplinesc standardele stipulate în GB3836.2-2000 Echipamente electrice de protecție împotriva exploziilor care funcționează în mediu cu gaze explozive Partea 2: Macara cu flacără. Macaraua a obținut certificatul de protecție împotriva exploziilor după ce a trecut examinările de către unitățile desemnate de guvern pentru a testa produsele cu protecție împotriva exploziilor. Marcile rezistente la explozie sunt Exd-CT4, respectiv.
Acest produs este potrivit pentru zonele în care explozia, transmisia nu este mai mare decât ⅡB sau ⅡC și grupul de temperatură de aprindere a gazelor inflamabile sau a amestecurilor explozive de aburi și gaze nu este mai mic decât T4. Zonele periculoase aplicabile sunt zona 1 și zona 2 (pentru detalii, consultați GB3836.1-2000).

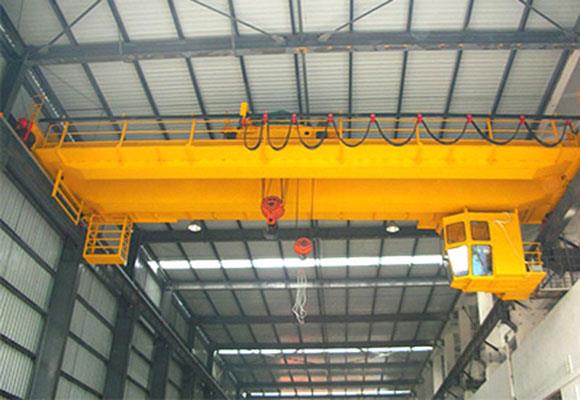

Acest produs este în general controlat la sol, dar controlul din cabina șoferului este de asemenea permis. Gradul de lucru este intermediar.
Specificații

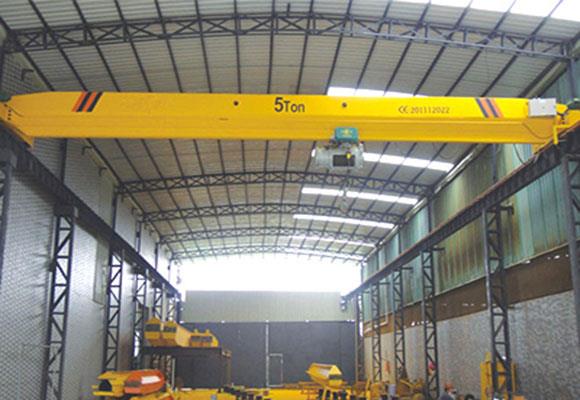

Capacitate | T | 5 | |||||||
deschidere | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Înălțimea de ridicare | m | 16m | |||||||
Viteza de ridicare | m / min | 15.5 | |||||||
Viteza de deplasare a căruciorului | m / min | 19,6 (14,6) | |||||||
Viteza de deplasare a cranei | m / min | 22,3 (12) | |||||||
Greutate totală | kg | 12700 | 14200 | 16100 | 18600 | 21000 | 25400 | 28500 | 31400 |
Max. Sarcină pe roți | KN | 72 | 78 | 84 | 92 | 97 | 109 | 117 | 124 |
Feroviar recomandat | Model | 43 kg / m | |||||||
Puterea totală a motorului | kw | 10 | |||||||
Dimensiunea principală (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Treapta superioară la nivelul macaralei | H | 1763 | |||||||
Cale ferată până la centrul cârligului | H4 | 71 | |||||||
Distanța de bază a macaralei | W | 3400 | 3550 | 5000 | |||||
Lățimea macaralei | B | 5054 | 5204 | 5948 | |||||
Distanta pe troliu | K | 1400 | |||||||
Limita stânga a cârligului | S1 | 800 | |||||||
Limitări în dreptul cârligului | S2 | 1250 | |||||||
Capacitate | T | 10 | |||||||
deschidere | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Înălțimea de ridicare | m | 16m | |||||||
Viteza de ridicare | m / min | 15.5 | |||||||
Viteza de deplasare a căruciorului | m / min | 20,5 (14,6) | |||||||
Viteza de deplasare a cranei | m / min | 22,3 (12) | 19 (14,5) | ||||||
Greutate totală | kg | 14300 | 16100 | 18900 | 20600 | 23200 | 27600 | 31000 | 34400 |
Max. Sarcină pe roți | KN | 101 | 108 | 117 | 122 | 126 | 135 | 144 | 152 |
Feroviar recomandat | Model | 43 kg / m | |||||||
Puterea totală a motorului | kw | 15.5 | |||||||
Dimensiunea principală (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Treapta superioară la nivelul macaralei | H | 1800 | |||||||
Cale ferată până la centrul cârligului | H4 | 602/552 | |||||||
Distanța de bază a macaralei | W | 4050 | 5000 | ||||||
Lățimea macaralei | B | 5704 | 5882 | 5948 | |||||
Distanta pe troliu | K | 2000 | |||||||
Limita stânga a cârligului | S1 | 1050 | |||||||
Limitări în dreptul cârligului | S2 | 1300 | |||||||
Capacitate | T | 16 / 3.2 | |||||||
deschidere | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Înălțimea de ridicare | m / a | 16m / 18m | |||||||
Viteza de ridicare | m / min | 15.5 | |||||||
Viteza de deplasare a căruciorului | m / min | 20,5 (13) | |||||||
Viteza de deplasare a cranei | m / min | 19 (14,5) | 17 (14,5) | ||||||
Greutate totală | kg | 19100 | 20300 | 23400 | 26400 | 28800 | 33100 | 36300 | 39400 |
Max. Sarcină pe roți | KN | 138 | 146 | 152 | 166 | 173 | 185 | 194 | 203 |
Feroviar recomandat | Model | 43 kg / m | |||||||
Puterea totală a motorului | kw | 23,9 (23,2) | |||||||
Dimensiunea principală (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Treapta superioară la nivelul macaralei | H | 2043/2043 | |||||||
Cale ferată până la centrul cârligului | H4 | 860/780 | |||||||
Distanța de bază a macaralei | W | 4000 | 4100 | 5000 | |||||
Lățimea macaralei | B | 5864 | 5928 | 6438 | |||||
Distanta pe troliu | K | 2000 | |||||||
Limita stânga a cârligului | S1 / S2 | 1040/1850 | |||||||
Limitări în dreptul cârligului | S3 / S4 | 1500/2310 | |||||||
Capacitate | T | 20/5 | |||||||
deschidere | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Înălțimea de ridicare | m / a | 12m / 14m | |||||||
Viteza de ridicare | m / min | 15.5 | |||||||
Viteza de deplasare a căruciorului | m / min | 20,5 (14,6) | |||||||
Viteza de deplasare a cranei | m / min | 19 (14,5) | 17 (14,5) | ||||||
Greutate totală | kg | 19900 | 21300 | 23500 | 27700 | 30300 | 34600 | 38300 | 41500 |
Max. Sarcină pe roți | KN | 160 | 167 | 176 | 189 | 197 | 209 | 220 | 229 |
Feroviar recomandat | Model | 43 kg / m | |||||||
Puterea totală a motorului | kw | 25,7 (25) | |||||||
Dimensiunea principală (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Treapta superioară la nivelul macaralei | H | 2045/2045 | |||||||
Cale ferată până la centrul cârligului | H4 | 858/858 | |||||||
Distanța de bază a macaralei | W | 4000 | 4100 | 5000 | |||||
Lățimea macaralei | B | 5864 | 5928 | 6438 | |||||
Distanta pe troliu | K | 2000 | |||||||
Limita stânga a cârligului | S1 / S2 | 1030/1930 | |||||||
Limitări în dreptul cârligului | S3 / S4 | 1420/2320 | |||||||
Capacitate | T | 32/5 | |||||||
deschidere | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Înălțimea de ridicare | m / a | 16m / 18m | |||||||
Viteza de ridicare | m / min | 15.5 | |||||||
Viteza de deplasare a căruciorului | m / min | 20 (12.3) | |||||||
Viteza de deplasare a cranei | m / min | 17 (14,5) | 19,4 (14,5) | ||||||
Greutate totală | kg | 26900 | 28600 | 32100 | 35500 | 39800 | 44900 | 49200 | 52700 |
Max. Sarcină pe roți | KN | 234 | 248 | 260 | 275 | 287 | 303 | 314 | 325 |
Feroviar recomandat | Model | 43 kg / m | |||||||
Puterea totală a motorului | kw | 42,2 (40,7) | 43,6 (40,7) | ||||||
Dimensiunea principală (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Treapta superioară la nivelul macaralei | H | 2230 | |||||||
Cale ferată până la centrul cârligului | H4 | 800 | |||||||
Distanța de bază a macaralei | W | 4650 | 4700 | 5000 | |||||
Lățimea macaralei | B | 6478 | 6628 | 6928 | |||||
Distanta pe troliu | K | 2500 | |||||||
Limita stânga a cârligului | S1 / S2 | 1070/2050 | |||||||
Limitări în dreptul cârligului | S3 / S4 | 1700/2680 | |||||||
Capacitate | T | 50/10 | |||||||
deschidere | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Înălțimea de ridicare | m / a | 12m / 16m | |||||||
Viteza de ridicare | m / min | 15.5 | |||||||
Viteza de deplasare a căruciorului | m / min | 19,1 (15,3) | |||||||
Viteza de deplasare a cranei | m / min | 19,4 (14,4) | 19,3 (14,4) | ||||||
Greutate totală | kg | 35300 | 37800 | 42000 | 46100 | 50100 | 55600 | 59600 | 64900 |
Max. Sarcină pe roți | KN | 333 | 354 | 373 | 385 | 404 | 421 | 434 | 450 |
Feroviar recomandat | Model | 43 kg / m | |||||||
Puterea totală a motorului | kw | 23,9 (23,2) | |||||||
Dimensiunea principală (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Treapta superioară la nivelul macaralei | H | 2744 | 2750 | ||||||
Cale ferată până la centrul cârligului | H4 | 1020 | 1014 | ||||||
Distanța de bază a macaralei | W | 4800 | 5000 | ||||||
Lățimea macaralei | B | 6828 | 6858 | 7058 | |||||
Distanta pe troliu | K | 2500 | |||||||
Limita stânga a cârligului | S1 / S2 | 1005/2200 | |||||||
Limitări în dreptul cârligului | S3 / S4 | 2000/3195 | |||||||
Capacitate | T | 75/20 | ||||||
deschidere | m | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Înălțimea de ridicare | m / a | 20/22 | ||||||
Viteza de ridicare | m / min | 1.86 / 4.2 | ||||||
Viteza de deplasare a căruciorului | m / min | 10 | ||||||
Viteza de deplasare a cranei | m / min | 15,4; (9,88) | 15,7 (9,9) | |||||
Greutate totală | kg | 26900 | 28600 | 32100 | 35500 | 39800 | 44900 | 49200 |
Max. Sarcină pe roți | KN | 219 | 302 | 314 | 324 | 333 | 345 | 356 |
Feroviar recomandat | Model | 43 kg / m | ||||||
Dimensiunea principală (mm) | Span (m) | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
Treapta superioară la nivelul macaralei | H | 3422 | 3422 | 3426 | 3430 | 3428 | 3432 | 3434 |
Cale ferată până la centrul cârligului | H4 | 1588 | 1588 | 1584 | 1580 | 1582 | 1578 | 1576 |
