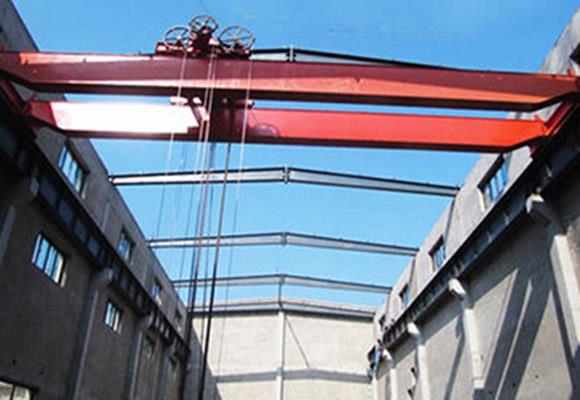

Crane de acostare dublă cu grinzi manuale
Descriere

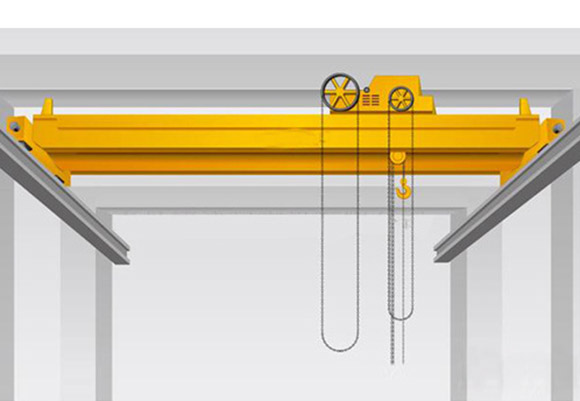

Macaraua manuală cu două grinzi este un tip mic de macarale, adecvată pentru instalarea echipamentelor din fabrică, întreținere și locuri de muncă fără alimentare cu energie electrică.

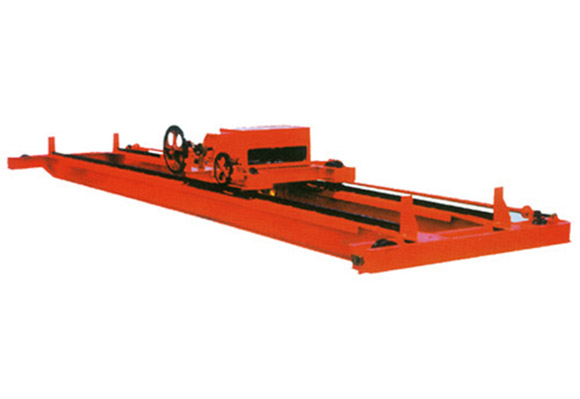

Funcționarea manuală a macaralei cu două grinzi este alcătuită din pod, dispozitiv de antrenare a căruciorului și mașină manuală mono și alte părți importante.
Este de ridicare a greutății de la 1 tonă la 40 de tone, taxa de muncă este A1-A3 (lumină).
Caracteristici
Performanță cu fiabilitate
Flexibilitate cu aplicație
Manipulare ușoară
Întreținere ușoară
Specificații
Capacitate | T | 32 / 5,50 / 10 | ||||||||
deschidere | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Înălțimea de ridicare | m | 16/18 | ||||||||
Viteza de ridicare | m / min | 15.6 | ||||||||
Trolley viteza de deplasare | m / min | 3.36-33.6,2.9-29 | ||||||||
Crane viteza de deplasare | m / min | 92.7 | 93,7 | 86.5 | ||||||
Greutate totală | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |
Max. Sarcină pe roți | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |
Feroviar recomandat | Model | 43 kg / m | ||||||||
Puterea totală a motorului | kw | 27,8 | 31.8 | |||||||

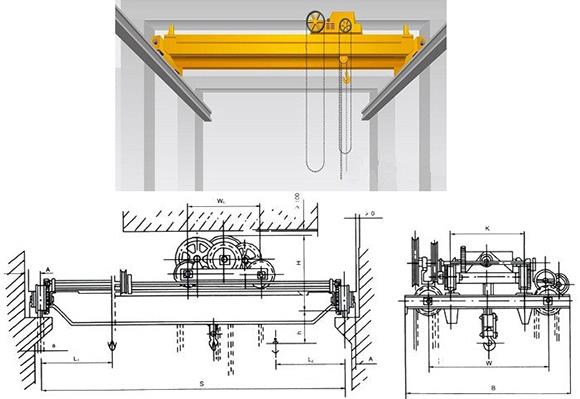

Dimensiunea principală (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Treapta superioară la nivelul macaralei | H | 1750 | 1840 | |||||||
Cale ferată până la centrul cârligului | H4 | 55 | 5 | |||||||
Distanța de bază a macaralei | W | 5140 | 5334 | 5940 | ||||||
Lățimea macaralei | B | 3450 | 4400 | |||||||
Distanta pe troliu | K | 1400 | ||||||||
Limita stânga a cârligului | S1 | 800 | ||||||||
Limitări în dreptul cârligului | S2 | 1250 | ||||||||
