Informatii de baza

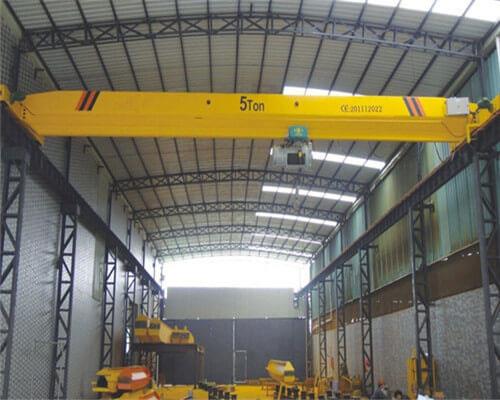

Denumire: Crane cu arbore electric de 5 tone cu ridicare electrică
Modelul NO .: LDA
Tip: Macara cu un singur grinz
Max. Capacitatea de ridicare: 5ton
Capacitate de încărcare nominală: 0,5-32t
Max. Înălțimea de ridicare: 30m
Span: 7,5m-31,5m
Viteza de ridicare: 8 / 0,8 (7 / 0,7) M / Min
Viteza de deplasare: 20/30 M / Min
Taxă de lucru: A3-A5
Aplicație: Utilizarea construcțiilor
Sursă de alimentare: electrică
Tip de mișcare: roată
Pachet de transport: cutie de hârtie și cutie din lemn
Specificație: CCC, ISO9001
Origine: Xinxiang, He'nan, China
descrierea produsului
Informații despre produs
Modelul LD cu un singur fascicul este optimizat și proiectat pe baza modelului LDA. Se caracterizează printr-o structură mai rezonabilă și oțel mai rezistent ca întreg. Folosit împreună cu modelul CDι, modelul electric MDi ca set complet, este macara cu o capacitate de 1 până la 10 tone. Distanța este de 7,5-22,5 metri. Gradul de lucru este A3-A5. Temperatura de lucru este de -25 la 40.
Acest produs este utilizat pe scară largă în fabrici, depozite, stocuri de materiale pentru ridicarea mărfurilor. Este interzisă utilizarea echipamentului în mediu combustibil, exploziv sau coroziv.
Acest produs are două metode operaționale, spațiu de lucru la sol sau operațional, care are un model deschis și un model închis și poate fi instalat pe partea stângă sau dreaptă, în funcție de situația practică. Iar direcția de intrare în poartă are două forme, laterale și capete pentru a satisface utilizatorii, alegerea în condiții diferite.
Componente
grindă | Grinzi principale, cărucioare de capăt, rame de crab fabricate din cutie de placă de proiectare / laminate secțiuni. Dacă este necesar, se poate furniza o radiografie de 100% a tuturor îmbinărilor de sudură ale capului și a cărucioarelor de extremități. |
| Componente electrice | Marca Schneider / brandul DK1 |
| motoare | Frecvență de pornire, de mers înapoi și de frânare, praf de construcție picior / flanșă montate montat TESC / TEFC, Sq. motoare cu carcasă cu frâne de siguranță integrate, clasa de izolație FH, protecție IP54 pentru mișcări de ridicare, CT & LT. (Motoarele pot fi utilizate, de preferință, de marca JIAMUSI / NANJINGZONGCHANG), CDF25%, complet închis, răcit cu ventilator, clasa de izolație F și confirmând ultima versiune relevantă GB / T 1032-2005. |
| frâne | Frână hidraulică independentă Tip rotor conic sau tip acționare "Fail to Safe" Tip de frână electro-hidraulic tip tambur / disc care trebuie prevăzut pentru a menține mecanismul în poziția instantanee imediat ce alimentarea este "OFF" fie accidental, fie intenționat pentru toate mișcările. |
| Cutia de viteze | Șurubelnițe cu pinioane de înaltă precizie și pinioane cu duritate de 250 până la 350 BHN, fabricate din oțel cu aliaj de carbon, funcționare ușoară și durată lungă de viață, echipate cu cutie de viteze de înaltă calitate, marca SEW / ABB |
| Panou electric | Design modular, ușurință în instalare și întreținere, funcționare fiabilă, siguranțe mai puțin circuite, cablaje duble și terminale compacte. Protecția împotriva supraîncărcării motorului pentru a preveni supraîncărcarea Dacă este controlul cabinei, acesta poate fi echipat cu aer condiționat și cu panou de comandă simplu și convenient. |
| Comutator de limitare | Pentru supraîncălzire și coborâre: Șunt, tip reglabil. Două felii de pârghie pentru CT în ambele direcții și LT în ambele direcții ale mărcii reputate. Se vor furniza întrerupătoare de limitare a siguranței pentru dopuri pentru a preveni deplasarea peste toate mișcările |
| Panou de control | Prin controlul cabinei precum și cu controlerul principal cu buton de apăsare pentru ON, OFF, UP, DOWN, Forward, Reverse, Left, Right, Light Bridge și oprire de urgență. Tensiune de operare în condiții de siguranță Tensiune 36Volt, atârnând în capătul Girderului de pod. Panoul de comandă al macaralei trebuie să fie constituit din siguranțe, întrerupătoare de aer inversat, transformator demodat, releu etc. Cablurile / cablurile trebuie să fie numerotate conform diagramei circuitului. Schema de circuit acoperită cu foaie care trebuie prevăzută pe partea interioară a ușii panoului. |
Date tehnice
| Capacitatea de ridicare (T) | 1,2,3,5,10T | 16,20T | ||||||||||
| Span (M) | 7.5-22.5M | |||||||||||
| Macara mecanică de deplasare | Viteza de deplasare (m / min) | 20 | 30 | 45 | 60 | 75 | 20 | 30 | 45 | 60 | 75 | |
| Rata de reducere | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
| Motor | Model | ZDY21-4 | ZDY21-4 | ZDY122-4 | ZDY131S-4 | |||||||
| Putere (kw) | 2 x 0,8 | 2 x 1,5 | 1,5 × 2 | 2.2 × 2 | ||||||||
| Rotire (m / min) | 1380 | 1380 | ||||||||||
| Mecanism de ridicare | Model de ridicare electrică | CD1 / MD1 | MD1 / HC | |||||||||
| (mecanismul de ridicare electrică) și mecanismul de deplasare a dispozitivelor electrice de ridicare | Viteza de ridicare (m / min) | 8,8 / 0,8 7,7 / 0,7 | 3,5 3,5 / 0,35 | |||||||||
| Înălțimea de ridicare (m) | 6, 9, 12, 18, 24, 30 | 12,18,24,30 | ||||||||||
| Viteza de deplasare (m / min) | 20 (30) | 20 (30) | ||||||||||
| Motor | Taper cu vîsle | Taper cu vîsle | ||||||||||
| Lucrare de serviciu | A3-A5 | |||||||||||
| Alimentare electrică | 380V 50Hz trei faze | |||||||||||
| Diametrul roților | 270mm | 370 mm | ||||||||||
| Lățimea traseului | 37-70mm | 37-70mm | ||||||||||
Avantaj:
1). Calitate de primă clasă cu preț competitiv
2). Design compact, utilizarea optimă a dimensiunilor zonelor de lucru
3). Structura rezonabilă, performanță favorabilă
4). Controlați sarcina cu ușurință și poziționați sarcina exact
5). Pornire și oprire ușoară
6). Superiori siguranță și fiabilitate
7). Zgomot redus, cabină confortabilă și vedere bună
8). Întreținere minimă și ușoară, schimbabilitate excelentă pentru componente și componente
9). Salvează specificațiile de energie electrică
10). "One-Stop Shop" pentru nevoile dvs. de macara si ridicare
Masuri de siguranta:
1. Protecție la suprasarcină: Dacă materialul depășește capacitatea, macaraua va da un avertisment clar pentru protecția în sine.
2. Frâna de urgență: Dacă personalul operației întâmpină o situație de urgență, am putea porni sistemul de frânare de urgență pentru a proteja comoara respectivă.
3. Metoda de control: Controlul camerei sau telecomanda pentru a evita orice vătămare a personalului de operare
4. Motorul de ridicare principal: cu protecție termică și protecție monetară.
5. Cârlige cu zăvor
6. Tampoane de cauciuc
7. Împământare de protecție
8. Comutatorul macaralei și comutatorul de sfârșit de cursă
9. Caracteristicile subansamblurilor sunt testate înainte de asamblare.
10.Toate macaralele trebuie să fie preasamblate și testate înainte de a părăsi fabrica și să ofere certificarea de testare.
Servicii:
Perioadă de garanție: Oferim 12 luni garanție pentru corpul principal. În termen de 12 luni, există o problemă de calitate cu corpul principal (fără a include piesele care poartă), vom aranja inginerii noștri profesioniști să ofere servicii de reparații. De asemenea, vom oferi un singur grup care poartă piese gratuit.
Servicii de instalare: Dacă clientul nu are nevoie de inginerii noștri pentru instalare, vom furniza servicii de consultanță la distanță. De asemenea, am putea aranja inginerii să furnizeze servicii de instalare dacă clientul are nevoie.
Monitorizarea periodică a situației macaralelor. Colectând comentariile clienților, dezvoltați produse și servicii mai bune.
Orice probleme apar în utilizarea, dacă din cauza calității vom asuma întreaga responsabilitate și vom aranja departamentul profesional post-vânzare pentru a oferi soluții. în cazul în care din cauza unor operațiuni necorespunzătoare sau a altor probleme, vom oferi, de asemenea, o susținere tehnologică profesionistă sau aranjăm inginerii noștri să ne ajute dacă clientul are nevoie.
De ce să ne alegeți?
1. Un serviciu unic garantează cea mai bună experiență de cumpărare pentru dvs.
2. Capacitatea de producție puternică și lucrătorii profesioniști vă garantează livrarea scurtă.
3. Inspecția strictă de livrare garantează produsele de înaltă calitate.
Comandă de notificare:
1. Capacitatea de ridicare.
2. Înălțimea de ridicare: ___m (centrul cârligului la sol)
3. Lungimea spanului: ___m (centrul de cale ferată până la centrul de cale ferată)
4. Alimentare: Tensiune.
5. Ai nevoie de noi pentru a oferi șine? Dacă aveți nevoie, spuneți-ne cât timp.
6. Ar fi mai bine dacă ne puteți trimite desenul de atelier.
7. Termeni de plată: T / T, L / C.
