Crane cu platformă dublă cu grinzi cu scut
Descriere

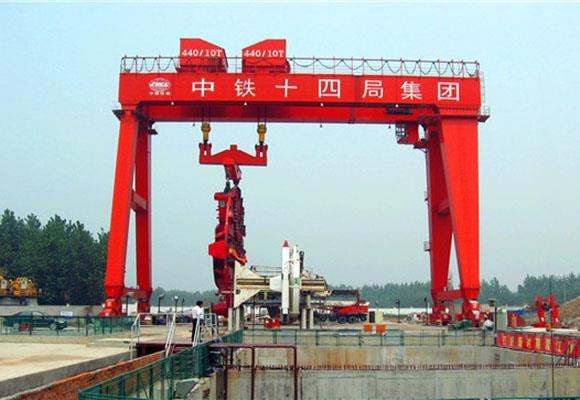

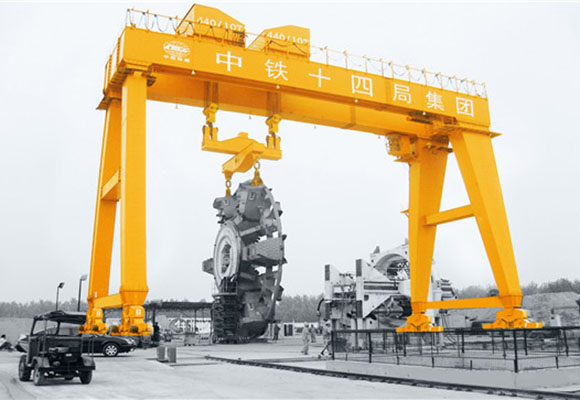

Crane de ridicare cu șanțuri cu șipcă dublă, care se utilizează în principal pentru montarea dispozitivului de tăiere a capului sculei și a corpului scutului și pentru lucrările de ridicare a segmentului de susținere a tunelului în timpul construcției. Beneficiați de performanță stabilă, de eficiență ridicată a producției, de întreținere ușoară, de partea superioară a mașinii de împrăștiat rotative, pentru a satisface necesitățile diferitelor direcții în săpat, cu modul de funcționare flexibil, dispune de instrucțiuni de siguranță perfecte și dispozitive de protecție împotriva supraîncărcării a personalului de operare și a echipamentelor, sistemul electric adoptă ajustarea frecvenței PLC, este benefic pentru instituțiile de control, proiectarea DMG, fabricarea, execuția inspecțiilor lansate recent standardele naționale.
Caracteristici
Crane de ridicare cu grinzi cu două grinzi, cu scut utilizată în principal pentru montarea dispozitivului de tăiere a capului sculei și a corpului scutului și pentru lucrările de ridicare a segmentului de susținere a tunelului în timpul construcției.

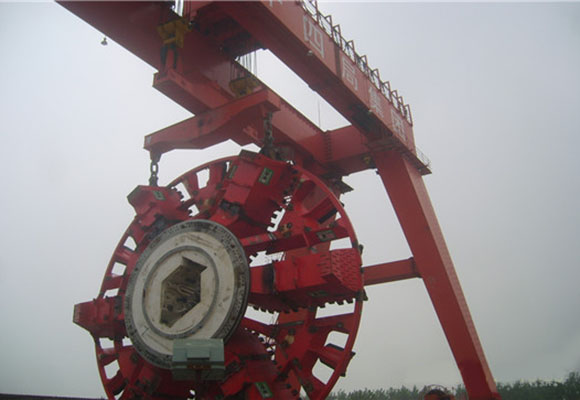

Adoptați Chi cu distribuitor, distribuitorul poate roti 360 de grade, costum pentru diferite unghiuri de instalare a capului tăietor.

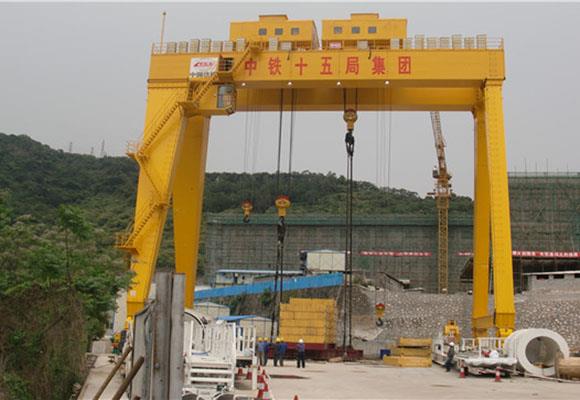

Adoptarea structurii duble de cărucior, două cărucioare pot fi legate, capul tăietor de ridicare, de asemenea, pot lucra separat pentru a ridica foaia de tub.
Ridicați cu ajutorul unităților de viteze deschise și economisiți costurile.
Curentul sursei de alimentare este de trei faze, 50Hz, 380V;
Temperatura de lucru este de -20 ~ + 45 grade,
Umiditate relativă maximă mai mică de 95% (cu condensare);
Viteza de lucru mai mică de 20m / s;
Lucrări de lucru pe macara A3, A4;
Dacă macaraua are cerințe speciale pentru condițiile de mediu, execuția este conform contractului de comandă.
Specificație
Capacitate | T | 400 | |
deschidere | m | 33 | 34 |
Înălțimea de ridicare m | Ridicarea principală | 24 (șină în sus) 23 (șină în jos) | 24 (șină în sus) 23 (șină în jos) |
Aux ridicare | 22 (șină în sus) 26 (șină în jos) | 22 (șină în sus) 26 (șină în jos) | |
Viteza de ridicare | m / min | 0,09 ~ 0,9; | |
Viteza de deplasare a căruciorului | m / min | 1.15-11.5 | |
Viteza de deplasare a cranei | m / min | 1.6-16 | |
Max. Sarcină pe roți | KN | 406 | 415 |
Feroviar recomandat | Model | QU100 | |
Dimensiunea principală (mm) | Span (m) | 33 | 34 |
Distanța de bază a macaralei | W | 4500 | |
Lățimea macaralei | B | 14000 | |
Limita stânga a cârligului | S1 | 2500 | |
Limita stânga a cârligului | S2 | 3500 | |
| Capacitate | T | 200 + 200 | |
deschidere | m | 33 | 34 |
Înălțimea de ridicare | m | 48 (șină de sus 24l) (șină inferioară24l) | |
Viteza de ridicare | m / min | 0,09 ~ 0,9; | |
Viteza de deplasare a căruciorului | m / min | 1.15-11.5 | |
Viteza de deplasare a cranei | m / min | 1.6-16 | |
Max. Sarcină pe roți | KN | 405 | 410 |
Feroviar recomandat | Model | QU100 | |
Puterea totală a motorului | kw | 241 | |
Dimensiunea principală (mm) | Span (m) | 33 | 34 |
Distanța de bază a macaralei | W | 14000 | |
Lățimea macaralei | B | 22800 | |
Limita stânga a cârligului | S1 | 2500 | |
Limitări în dreptul cârligului | S2 | 3500 | |
| Capacitate | T | 100 + 100 | |
deschidere | m | 33 | 34 |
Înălțimea de ridicare | m | 1500 + 21000 | |
Viteza de ridicare | m / min | 0.3-3-6 | |
Viteza de deplasare a căruciorului | m / min | 2,5-25 | |
Viteza de deplasare a cranei | m / min | 2-20 | |
Max. Sarcină pe roți | KN | 270 | 290 |
Feroviar recomandat | Model | QU80 | |
Puterea totală a motorului | kw | 225 | |
Dimensiunea principală (mm) | Span (m) | 33 | 34 |
Distanța de bază a macaralei | W | 12000 | |
Lățimea macaralei | B | 19038 | |
Limita stânga a cârligului | S1 | 2500 | |
Limitări în dreptul cârligului | S2 | 2500 | |
| Capacitate | T | 100 | ||
deschidere | m | 20 | 22 | 24 |
Înălțimea de ridicare | m | 9800 + 30000 | ||
Viteza de ridicare | m / min | 0.37-3.7-6 | ||
Viteza de deplasare a căruciorului | m / min | 0,5-25 | ||
Viteza de deplasare a cranei | m / min | 1.4-14 | ||
Max. Sarcină pe roți | KN | 230 | 235 | 240 |
Feroviar recomandat | Model | QU80 | ||
Puterea totală a motorului | kw | 145 | ||
Dimensiunea principală (mm) | Span (m) | 20 | 22 | 24 |
Distanța de bază a macaralei | W | 10700 | ||
Lățimea macaralei | B | 16380 | ||
Limita stânga a cârligului | S1 | 1750 | ||
Limitări în dreptul cârligului | S2 | 1900 | ||
| Capacitate | T | 130 | ||
deschidere | m | 20 | 22 | 24 |
Înălțimea de ridicare | m | 9800 + 30000 | ||
Viteza de ridicare | m / min | 0.37-3.7-6 | ||
Viteza de deplasare a căruciorului | m / min | 0,5-25 | ||
Viteza de deplasare a cranei | m / min | 1.4-14 | ||
Max. Sarcină pe roți | KN | 270 | 275 | 280 |
Feroviar recomandat | Model | QU80 | ||
Puterea totală a motorului | kw | 145 | ||
Dimensiunea principală (mm) | Span (m) | 20 | 22 | 24 |
Distanța de bază a macaralei | W | 10700 | ||
Lățimea macaralei | B | 16180 | ||
Limita stânga a cârligului | S1 | 1750 | ||
Limitări în dreptul cârligului | S2 | 1900 | ||
