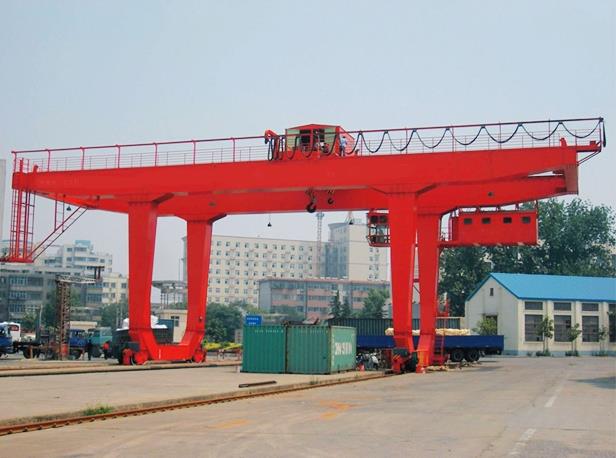

U tip nou de proiectare mobilă de 80 de tone de cale ferată montat gantry macara

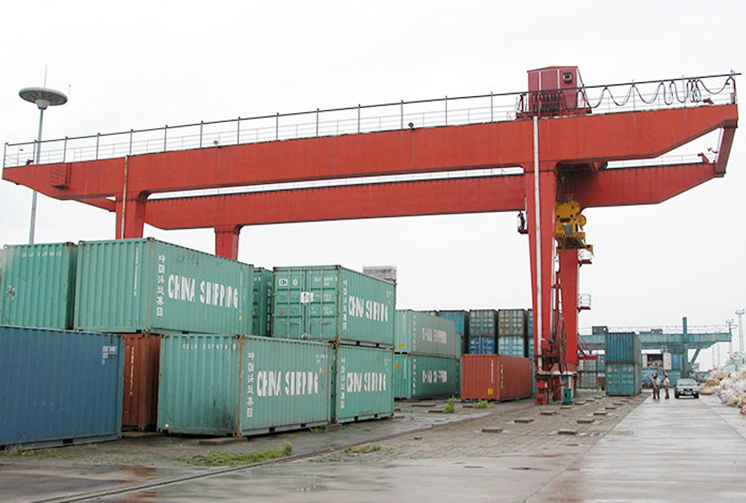

U-type macarale portuar montate pe șine 10-50T sunt special concepute pentru stivuirea intensivă a containerelor datorită automatizării și nevoilor mai puțin necesare și echipate cu diferite părți de suspensie. Macara combină fiabilitatea și siguranța maximă cu eficiența ridicată a funcționării, durata lungă de viață și costurile reduse de întreținere - conducând la cel mai mic cost total al proprietății.
Structura produsului pentru tine!

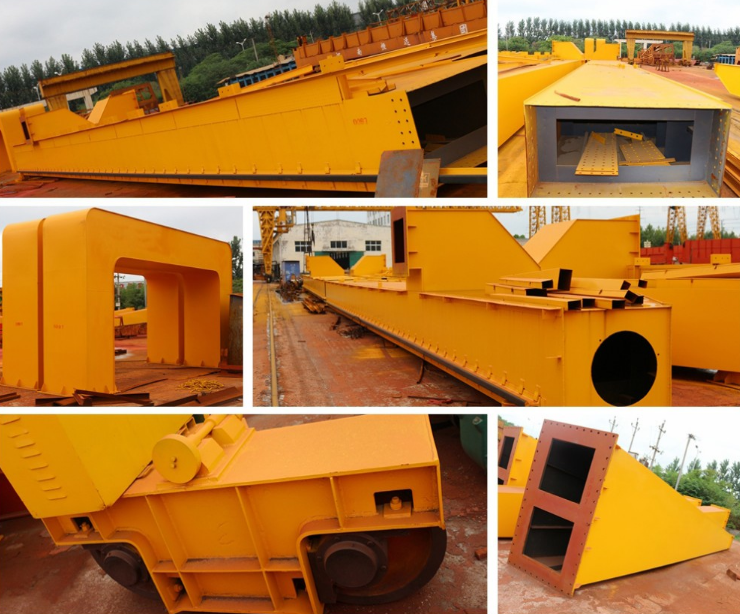

1. Grinzile principale ale macaralei portante
2. Dispozitiv de ridicare a macaralei portante
Să fie sudate din plăci de oțel cu orificiu de fagure, conectate prin șurub de precizie cu rezistență ridicată. Există o șină de culisare pentru cărucior, care se deplasează în partea superioară a grinzii care este fixată pe dispozitivul de prindere prin șurub de precizie de înaltă tensiune. A. Constă dintr-o bandă rigidă și o bandă flexibilă, toate punctele de racordare sunt conectate prin șuruburi de înaltă tensiune
b. Scara este utilizată de operator pentru a intra în cabină sau pentru a ajunge la troliu
c. Când are dimensiunile de peste 30 m, este nevoie de un picior flexibil pentru a reduce forța laterală a căruciorului pe șină atunci când grinzile ridică materiale.
3. Mecanism de deplasare a macaralei portante
4. Cărucior cu ridicare de macara portantă
A. Constă din mecanismul de acționare și din cutia pasivă
b. Cureaua de transmisie asigură puterea de a realiza deplasarea macaralei. Care este diferența dintre cutia de viteze și cutia roată pasivă este faptul că cutia pasivă nu are o structură de transmisie, cum ar fi dinamometru, reductor și o pereche de angrenaje expuse.
Căruciorul este asamblat cu motor, frână reductor, cadru cărucior, cârlig de tambur, scripeți, copertă de ploaie și alte părți. Acesta include mecanismul de ridicare și mecanismul de deplasare transversală. Căruciorul este strict proiectat în funcție de aplicație și de mediul de lucru.
5. Cabină de macara portantă
6. Sistemul electric al macaralei portante
A. Geamul din sticlă poate face supraveghetorul să prezinte toate condițiile de funcționare și să fie instalat în partea din față și pe cele două părți ale cabinei
b. Ca grup de cabinete independente, fixat în afara cabinei este conectat prin cablul de control și stația de legătură care este instalată în cabină. A. Sunt incluse motorul de ridicare, motorul cu motor lung și motorul hidraulic. Întregul sistem electric este controlat de PLC (controller logic programabil).
b. Două mod de funcționare: cabină și telecomandă.
c. Componentele electrice sunt marca de top a componentelor electrice precum: Siemens, Schneider, etc. Sau ca cerință.
7. Platformă de macara portantă
8. Notă de plată:
Platforma este instalată pentru a menține macaraua, iar elementul de protecție este adăugat pentru a proteja siguranța personalului Cablurile de cabluri ale căruciorului trebuie examinate în mod regulat și schimbate în timp dacă există cabluri rupte de 10%, slăbesc firele și scot în jos.
