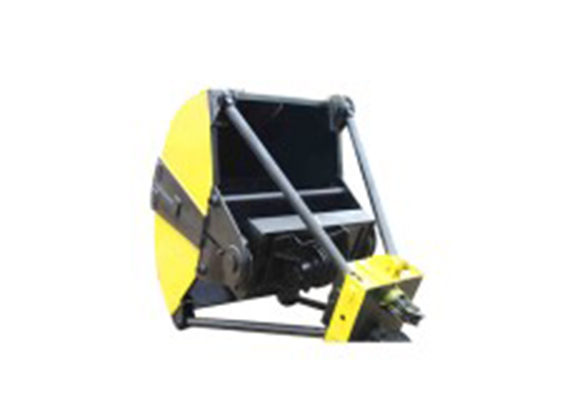

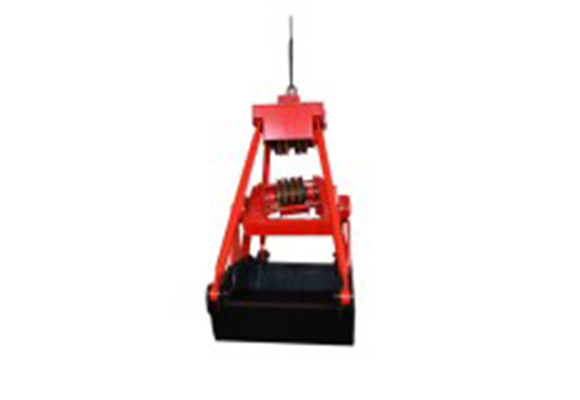

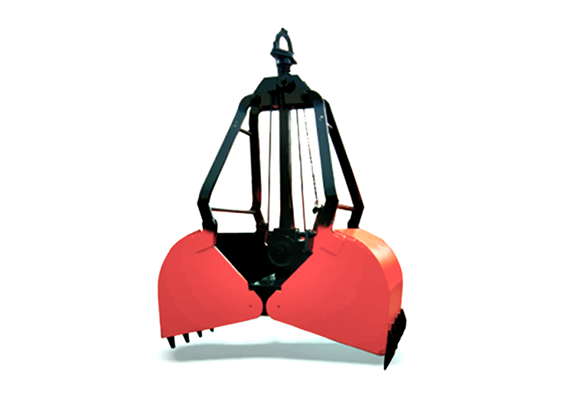

Cupă cu cupă dublă
Dispozitiv de prindere cu cablu dublu, potrivit pentru structura dublă a dispozitivului de ridicare (cabluri unice) de toate tipurile de macarale, aproape de utilizare în port și doc, pod de construcție etc. Potrivit proprietăților materialelor pot fi utilizate pentru ușoare, medii, grele și super-grele. Pentru captarea tuturor tipurilor de resturi desprinse.
Principiul de funcționare prin cablu dublu
În toate tipurile de macarale, cu două grupuri de tambur de motor (tamburul electric), fiecare grup de tambur de motor conduce o frânghie de sârmă, o frânghie de echilibrare în cadrul de echilibrare pentru susținere, iar cealaltă coardă trece prin scripetele și fasciculul inferior puls, compozit un bloc de scripete ca deschiderea și închiderea găleată.
rane Load | 5t | 10t | 16T | |||||||
Densitate | 0,8-1,0 | 1.5 | 2,5-3,0 | 0,8-1,0 | 1.5 | 2.2-2.8 | 0,8-1,0 | 1.5 | 2.2-2.8 | |
Capacitatea cupă | 3 | 1.5 | 1 | 5.8 | 4 | 2.5 | 11 | 6.5 | 4.3 | |
Greutate | 2200 | 2200 | 2000 | 4200 | 4000 | 3750 | 6200 | 6100 | 5300 | |
Diametrul de tracțiune | 400 | 400 | 400 | 560 | 560 | 630 | 630 | 630 | 710 | |
Rată | 3 sau 4 | 3 sau 4 | 4 sau 5 | 3 sau 4 | 3 sau 4 | 4 sau 5 | 3 sau 4 | 4 sau 5 | 4 sau 5 | |
Diametrul coardei închis | 18-20 | 18-20 | 18-20 | 28 | 28 | 28 | 32 | 32 | 32 | |

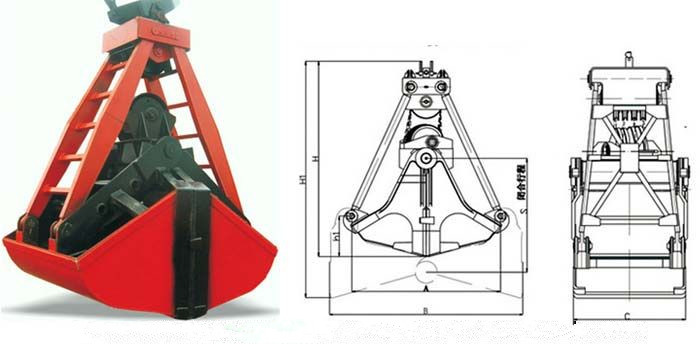

Dimensiuni | A | 2100 | 1830 | 1680 | 2800 | 2600 | 2300 | 3000 | 2800 | 2550 |
B | 2800 | 2240 | 2050 | 3650 | 3500 | 2900 | 4300 | 4100 | 3390 | |
C | 2700 | 2350 | 2190 | 3890 | 3800 | 3450 | 4000 | 4000 | 3600 | |
D | 3000 | 2670 | 2500 | 4400 | 4300 | 3950 | 4500 | 4500 | 4100 | |
E | 2000 | 1450 | 1200 | 2150 | 2000 | 1600 | 3000 | 2800 | 2180 | |
